Cara menyalakan Lampu Led Di simulasi Proteus

Assalam'mualaikum sobb, Apa kabar kalian semua, kali ini saya akan membahas tentang Arduino. apa itu Arduino. Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang.tapi saya tidak akan mempratekan arduino nya langsung karena bord arduino cukup mahal.Tapi tenang saja saya akan mengunakan Simulasi Elektronika Proteus.
Apa itu Proteus sedikit menjelasan dari saya

Software Proteus 8 Professional merupakan salah satu software elektronik yang digunakan untuk membantu para designer dalam merancang dan mensimulasikan suatu rangkaian elektronik. Software ini memiliki dua fungsi sekaligus dalam satu paket, yaitu  sebagai software untuk menggambar skematik dan digunakan sebagai merancang gambar Printed Circuit Board (PCB).

Software Proteus 8 Profesional mempunyai banyak library dengan beberapa komponen komponen-komponen pasif, Analog, Trasistor, SCR, FET, jenis button/tombol, jenis saklar/relay, IC digital, IC penguat, IC programmable (mikrokontroller) dan IC memory. Selain didukung dengan kelengkapan komponen, juga didukung dengan kelengkapan alat ukur seperti Voltmeter, Ampere meter, Oscilloscope, Signal Analyzers, serta pembangkit Frekuensi. Berikut ini fungsi tiap fitur Proteus versi 8.1.

Proteus V.8 Kalian bisa Download di google banyak kok

Gambar Perangkat arduino

Langsung saja ya sobb. Cara menyalakan Lampu Led Di simulasi Proteus

1. Perangkat atau Device yang Di gunakan Adalah

     - Arduino uno R3(yang ngak ada bisa download libari nya dulu sob)

     - Lampu Led 4 Buah terserah warna nya

     - Terminal Grund atau power nya

2.Susunlah borad seperti di bawah ini

Hubungkan pin 13 ke Led Gren, Pin 12 ke Led Red,pin 11 ke Led Yelow, dan Pin 10 Ke Gren Dan sambungkan semua mengunakan Terminah Ground.Usahakan sesuai dengan gambar di bawah   ini ya sobb

3. buat lah Skrip atau progam untuk menjalan kan Simulasi di atas saya di sisni mengunakan aplikasi arduino kalian bisa download di google banyak Kok.

Berikut Skrip nya :

int led1 = 13;

int led2 = 12;

int led3 = 11;

int led4 = 10;

void setup() {

  pinMode(led1, OUTPUT);

   pinMode(led2, OUTPUT);

    pinMode(led3, OUTPUT);

     pinMode(led4, OUTPUT);

}

void loop() {

 digitalWrite(led1,HIGH);

  delay(1000);

 digitalWrite(led2,HIGH);

  delay(1000);

 digitalWrite(led3,HIGH);

  delay(1000);

 digitalWrite(led4,HIGH);

 delay(1000);

 digitalWrite(led1,LOW);

  delay(1000);

 digitalWrite(led2,LOW);

 delay(1000);

 digitalWrite(led3,LOW);

 delay(1000);

 digitalWrite(led4,LOW);

 delay(1000);

}

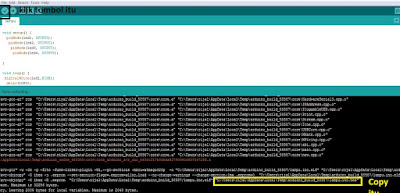

Kalau sudah klik centang atau verify dan copy tulisan "C:\Users\rijal\AppData\Local\Temp\arduino_build_58587/lampu.ino.hex"
. (sesuikan dengan punya kalian sobb)

4.Masuk Ke Simulasi Proteus nya Kilk dua kali pada Board Arduino nya

5.Setelah kita klik dua kali pada Board Arduino nya akan muncul menu Pop Up dan paste kan code ("C:\Users\rijal\AppData\Local\Temp\arduino_build_58587/lampu.ino.hex") pada Progam file kalai udah Tekan Ok.

6. Nyalakan dengan klik tombol plya di pojok paling bawah

jadi nya kaya gitu,sekian dari saya semoga bermanfaat buat kalian sobb..
